Atuador pneumático de efeito duplo GD em alumínio

  • benefícios
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida
  • especificações
  • acessórios
  • documentos
GD8-GD1920

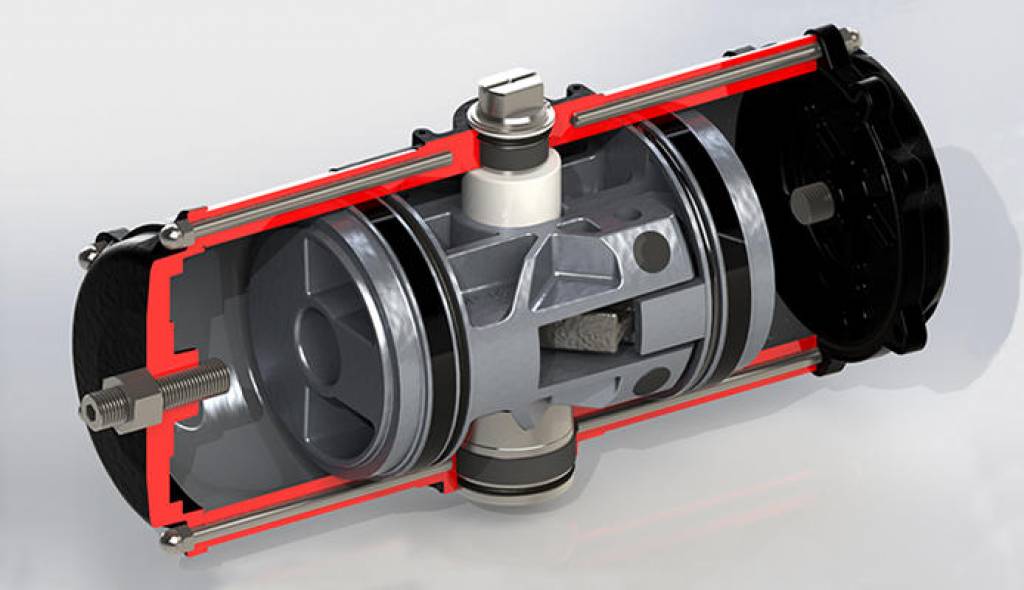

GD2880-GD8000
GD5760 com regulação central
Sistema de regulação central patenteado

1. Faixas de vedação e deslizamento energizadas autolubrificantes
Menor atrito entre o pistão e o cilindro
É evitada a colagem da guarnição ao cilindro mesmo após longos períodos de inatividade

2. Ranhura, buchas e cavilhas com aço com dureza superior a 50 HRC
Maior resistência a forças presentes dentro do atuador

3. Atrito de rolamento entre a ranhura e o pistão
Menor atrito

4. Scotch yoke com atrito de rolamento (transformação do movimento linear em movimento rotativo através de pistão e eixo sem engrenagens)
Menor atrito entre o pistão e o eixo, resultando em menor desgaste das peças
Momento de rotação aprimorado na fase de abertura e fechamento
Menor volume ocupado em relação aos atuadores de pinhão e cremalheira, com consequente menor espaço necessário
Menor peso em relação aos atuadores de pinhão e cremalheira (-30% Kg/Nm) com consequentes economias na construção da estrutura da planta
Menor consumo de ar comparado aos atuadores de pinhão e cremalheira (-40% de ar cm³/Nm efeito duplo e -20% de ar cm³/Nm efeito simples) com consequente menor carga de trabalho do compressor ou possibilidade de usar um compressor com dimensões reduzidas

5. Cilindro laminado

Menor desgaste nas faixas energizadas devido à baixa rugosidade da superfície (0,15 micron Ra)

Interface para eletroválvulas NAMUR integradas pelo GD15
Não requer nenhuma base adicional

Processo de produção realizado inteiramente na ACTUATECH
Controle máximo em todas as fases de processamento

Certificado ATEX
Permite instalação na presença de ambiente potencialmente explosivo

Certificado SIL 3
Alto nível de segurança funcional garantido

DADOS TÉCNICOS
Torque de 8 Nm a 8000 Nm
Flange de conexão: EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25
Em conformidade com a EN 15714-3
Ângulo de rotação: 92° (-1°, +91°)
Momento de rotação: diretamente proporcional à pressão de alimentação; ver a tabela
Em cada atuador, o número que segue a sigla GD corresponde ao valor do torque de partida em Nm à pressão de 5,6 bar
Versão ATEX em conformidade com a diretiva 2014/34/UE

CONDIÇÕES DE OPERAÇÃO
Temperatura: de -20°C a +80°C (versões especiais: alta temperatura: -20°C + 150°C; baixa temperatura: -50°C + 60°C)
Pressão nominal: 5,6 bar; máxima de operação 8,4 bar (7 bar para GD8000)
Líquido de alimentação: ar comprimido filtrado seco não necessariamente lubrificado
Em caso de lubrificação, usar óleo não detergente compatível com os materiais internos da versão do atuador em uso

  • GD08
  • GD15 - GD1920
  • GD2880
  • GD3840
  • GD5760
  • GD8000

Atuador de efeito duplo tamanho GD08 (Nm)

FICHA TÉCNICA GD08 (Nm)
Código
GD008401S
Peso [Kg]0,29
Volume de ar [dm3/ciclo]
0,034
Vedações sobressalentes
KGGI0010

Atuador de efeito duplo tamanho de GD15 (Nm) a GD1920 (Nm)

FICHA TÉCNICA de GD15 (Nm) a GD60 (Nm))
Código
GD0015411S
GD0015412S
GD0030411S
GD0030412S
GD0045411S
GD0045412S
GD0060411S
GD0060412S
Vedações sobressalentes
KGGI0012
KGGI0014
KGGI0015
KGGI0016

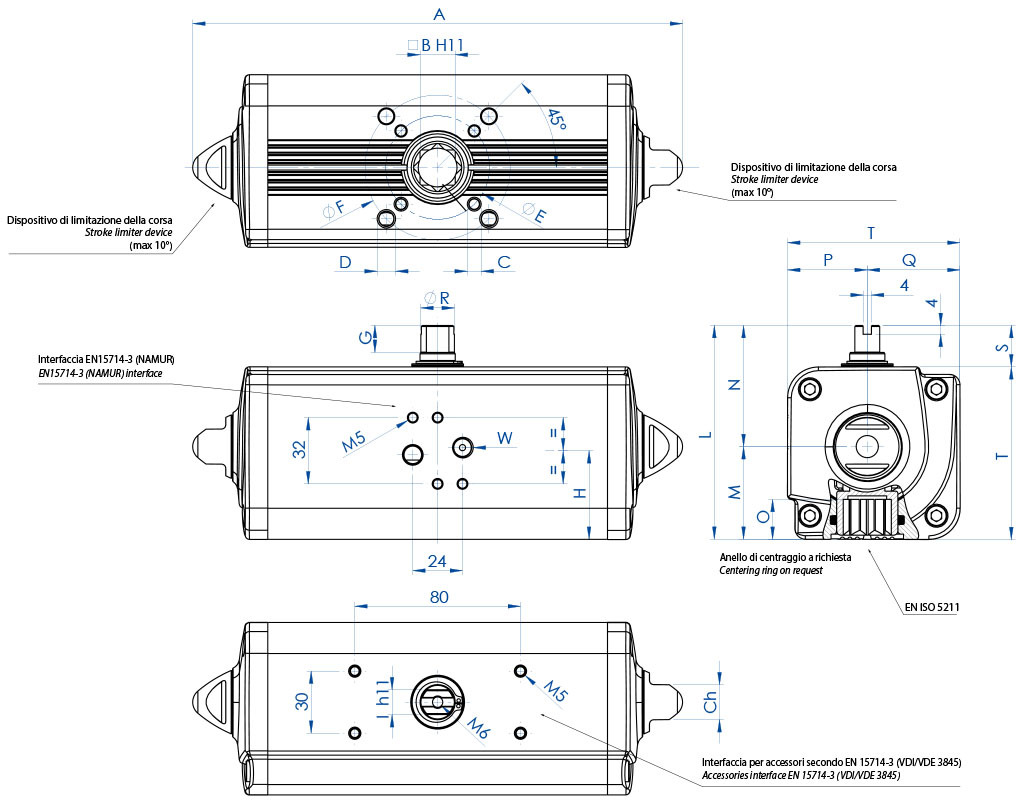

Tamanho
GD15
GD30
GD45
GD60
ISO
F03
F04
F03/F05
F04
F04
F03/F05
F04
F05/F07
A
159,1
159,1
174,3
174,3
188,5
188,5
198,1
198,1
B
11
11
11
11
11
11
14
14
C x profundidade
M5x8
M5x8
M5x8
M5x8
M5x8
M5x8
M5x8
M6x9
D x profundidade
-
-
M6x9
-
-
M6x9
-
M8x12
E
36
42
36
42
42
36
42
50
F
-
-
50
-
-
50
-
70
G
10
10
10
10
13
13
13
13
H
26,8
26,8
30,3
30,3
32,5
32,5
35,7
35,7
I
8
8
9
9
10
10
10
10
L
72,2
72,2
79,2
79,2
84,5
84,5
90,4
90,4
M
28
28
31,5
31,5
34,5
34,5
37,7
37,7
N
44,2
44,2
47,7
47,7
50
50
52,7
52,7
O
13,2
13,2
13,2
13,2
13,2
13,2
16,5
16,5
P
24,2
24,2
27,7
27,7
30
30
32,7
32,7
Q
28
28
31,5
31,5
34,5
34,5
37,7
37,7
R
9,2
9,2
10,9
10,9
12,7
12,7
14,5
14,5
S
20
20
20
20
20
20
20
20
T
52,2
52,2
59,2
59,2
64,5
64,5
70,4
70,4
W (Gás)
1/8”
1/8”
1/8”
1/8”
1/8”
1/8”
1/8”
1/8”
Ch
13
13
13
13
13
13
13
13
Peso (Kg)
0,75
0,75
1
1
1,2
1,2
1,6
1,6
Ar (dm3/ciclo)
0,08
0,08
0,15
0,15
0,22
0,22
0,3
0,3
H = CENTRO DAS FIXAÇÕES GD BASE


FICHA TÉCNICA de GD106 (Nm) a GD720 (Nm)

Código
GD0106411S
GD0120411S
GD0180411S
GD0240411S
GD0360411S
GD0480411S
GD0720411S

Vedações sobressalentes
KGGI0060
KGGI0018
KGGI0019
KGGI0020
KGGI0021
KGGI0022
KGGI0023

TamanhoGD106
GD120
GD180
GD240
GD360
GD480
GD720

ISO
F05/F07
F05/F07
F07/F10
F07/F10
F07/F10
F10/F12
F10/F12

A
237,1
257,4
289,9
313,6
339,3
387,7
433

B
17
17
22
22
22
27
27

C x profundidade
M6x9
M6x9
M8x12
M8x12
M8x12
M10x15
M10x15

D x profundidade
M8x12
M8x12
M10x15
M10x15
M10x15
M12x18
M12x18

E
50
50
70
70
70
102
102

F
70
70
102
102
102
125
125

G
13
13
16
17
19
19
19,5

H
42,8
44,8
54,5
58,1
60
57,4
61,5

I
12
12
15
15
19
19
22

L
103,3
107
137,5
141,1
148
164,9
178

M
44,8
46,8
56,5
60,1
62
72,9
78,5

N
58,5
60,2
81
81
86
92
99,5

O
19,3
19,3
24,8
24,8
24,3
29,5
29,5

P
38,5
40,2
51
51
56
62
69,5

Q
44,8
46,8
56,5
60,1
62
72,9
78,5

R
16,2
18
20,2
22,5
25,5
29
31,8

S
20
20
30
30
30
30
30

T
83,3
87
107,5
111,1
118
134,9
148

W (Gás)
1/8"
1/8"
1/8"
1/8"
1/8"
1/4"
1/4"

Ch
17
17
22
22
22
27
27

Peso (Kg)
2,5
2,6
4,6
5,4
6,5
9,6
12

Ar (dm3/ciclo)
0,55
0,59
0,95
1,3
1,8
2,6
3,5

H = CENTRO DAS FIXAÇÕES GD BASE


FICHA TÉCNICA de GD960 (Nm) a GD1920 (Nm)

Código
GD0960411S
GD0960412S
GD1440412S
GD1440411S
GD1920412S
GD1920411S

Vedações sobressalentes
KGGI0024
KGGI0025
KGGI0026

Tamanho
GD960
GD1440
GD1920

ISO
F10/F12
F14
F12
F14
F12/F16
F14

A
479,4
479,4
567
567
601
601

B
36
36
36
36
46
46

C x profundidade
M10x15
M16x24
M12x18
M16x24
M12x18
M16x24

D x profundidade
M12x18
-
-
-
M20x30
-

E
102
140
125
140
125
140

F
125
-
-
-
165
-

G
19,5
19,5
19,5
19,5
18,5
18,5

H
78
78
86,5
86,5
99,2
99,2

I
24
24
27
27
32
32

L
198
198
216
216
237,7
237,7

M
93,5
93,5
101,5
101,5
114,7
114,7

N
104,5
104,5
114,5
114,5
123
123

O
38,5
38,5
38,5
38,5
48,5
48,5

P
74,5
74,5
84,5
84,5
93
93

Q
93,5
93,5
101,5
101,5
114,7
114,7

R
36,5
36,5
41
41
46
46

S
30
30
30
30
30
30

T
168
168
186
186
207,7
207,7

W (Gás)
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"

Ch
27
27
36
36
36
36

Peso (Kg)
17,4
17,4
23,4
23,4
32
32

Ar (dm3/ciclo)
4,9
4,9
7,6
7,6
10,2
10,2

H = CENTRO DAS FIXAÇÕES GD BASE


Atuador pneumático de efeito duplo tamanho GD 2880 (Nm)

FICHA TÉCNICA GD 2880 (Nm)
Código
GD2880E16D0A
Peso [Kg]
55,4
Volume de ar [dm3/ciclo]
20
Guarnições de reposição
KGGI0635

Atuador pneumático de efeito duplo tamanho GD 3840 (Nm)

FICHA TÉCNICA GD 3840 (Nm)
Código
GD3840E1600A
Peso [Kg]49
Volume de ar [dm3/ciclo]
25,6
Guarnições de reposição
KGGI1030

Atuador pneumático de efeito duplo tamanho GD 5760 (Nm)

FICHA TÉCNICA GD 5760 (Nm)
Código
GD5760E25D0A
Peso [Kg]85,5
Volume de ar [dm3/ciclo]
38,0
Guarnições de reposição
KGGI0435

Atuador pneumático de efeito duplo tamanho GD 8000 (Nm)

FICHA TÉCNICA GD 8000 (Nm)
Código
GD8000E25D0A
Peso [Kg]105,5
Volume de ar [dm3/ciclo]
50
Guarnições de reposição
KGGI0440


  • GD08
  • GD15 - GD1920
  • GD2880
  • GD3840
  • GD5760
  • GD8000

COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD8

COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD8
PosDesignação
Qtd.
Material
1Cilindro1Liga de alumínio
2Pistão
2Liga de alumínio
3Tampa DA2Liga de alumínio
4Eixo
1Liga de aço
5Pino
2Liga de aço
6Bucha de aço
2Liga de aço
7*Faixa de suporte
2Resina acetálica
8*Guarnição de vedação
2Borracha nitrílica NBR
9Seeger
1Aço inoxidável
10Arruela de regulagem de espessura
1Aço inoxidável
11*Anel de suporte externo
1Resina acetálica
12*O-ring do pistão
2Borracha nitrílica NBR
13Anel de centralização F03
1Liga de alumínio
14*O-ring do eixo inferior
1FKM
15*Anel de suporte interno
1Resina acetálica
16*O-ring eixo superior
1FKM
17Parafusos
8Aço inoxidável
* Detalhes do kit de substituição




COMPONENTE ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD15-GD1920

COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD15-GD1920
PosDesignação
Qtd.
Material
1Cilindro
1Liga de alumínio
2Pistão
2Liga de alumínio
3Tampa
2Liga de alumínio
4Eixo
1Aço inoxidável
5Garfo
1Liga de aço
6Bucha de deslizamento
1Resina acetálica
7Suporte do eixo
1Resina acetálica
8Bucha
2Liga de aço
9Pino
2Liga de aço
10*Anel de vedação
2Poliuretano
11*Disco de suporte
4PTFE preenchido com carbo-grafite
12*O-ring do pistão
2Borracha nitrílica
13O-ring do eixo superior
1FKM
14Anel de suporte externo
1Resina acetálica
15Arruela de regulagem de espessura
1Aço inoxidável
16Seeger
1Aço inoxidável
17O-ring do eixo inferior
1FKM
18Porca
2Liga de alumínio
19*O-ring da tampa
2Borracha nitrílica
20Parafusos
8Aço inoxidável
21*O-ring
2Borracha nitrílica
22Pino elástico externo
1Liga de aço
23Pino elástico interno
1Liga de aço
24Anel de centralização
1Liga de alumínio
25Parafuso de ajuste do curso
2Aço inoxidável
* Detalhes do kit de substituição

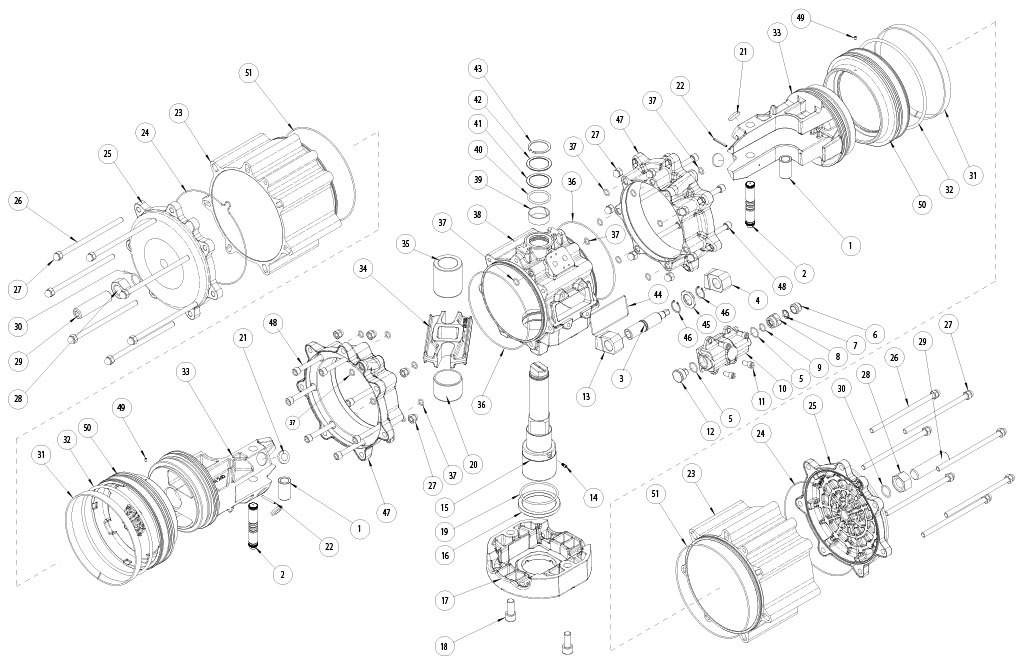

COMPONENTE ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD2880

COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD2880
PosDesignação
Qtd.
Material
1Bucha de aço
1Aço
2Pino de aço
1Aço
3Corpo
1Alumínio
4Porca
1Aço
5*O-ring
2NBR
6Eixo
1Aço
7Parafuso anti-expulsão
1Aço
8*Suporte inferior
1Resina acetálica
9*O-ring
1FKM
10*O-ring
1FKM
11Bucha de suporte inferior
1Alumínio
12Parafuso para bucha
2Aço
13Bucha de deslizamento
1Resina acetálica
14Espaçador
1Alumínio
15Tampa
1Alumínio
16Parafuso de montagem
7Aço
17Porca a calota
7Aço
18Grão (Tampa)
1Aço
19Porca
1Aço
20Grão de ajuste
1Aço
21*O-ring
1NBR
22Garfo Scotch yoke
1Aço
23Bucha de deslizamento/sup
1Resina acetálica
24*O-ring
2NBR
25*Suporte superior
1Resina acetálica
26*O-ring
1FKM
27*Anel de suporte externo
1Resina acetálica
28Arruela de regulagem de espessura
1Aço
29Seeger
1Aço
30Ficha anti-expulsão
1Aço
31*Discos  (piston back)
2Resina acetálica
32Pistão
1Alumínio
33*O-ring
1NBR
34*Anel guia
1P.T.F.E. Carbo-grafite preenchido
35Cilindro lateral
1Alumínio
36*O-ring
2NBR
37Tampa
1Alumínio
38Parafuso de montagem
7Aço
39Porca a calota
7Aço
40*O-ring
1NBR
41Grão de ajuste
1Aço
* Detalhes do kit de substituição


COMPONENTE ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD3840

COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD3840
PosDesignação
Qtd.
Material
1Cilindro
1Liga de alumínio
2Pistão
2Liga de alumínio
3Tampa
2Liga de alumínio
4Eixo
1Aço inoxidável
5Garfo Scotch yoke
1Liga de aço
6Bucha de deslizamento
1Resina acetálica
7Bucha de deslizam/suporte
1Resina acetálica
8*Faixa sup.infer.
1Resina acetálica
9*Faixa sup.super.
1Resina acetálica
10Bucha de aço
2Liga de aço
11Pino de aço
2Liga de aço
12*Anel guia
2P.T.F.E. Carbo-grafite preenchido
13*Disco soporte
4Resina acetálica
14*O-ring do pistão
2NBR
15*O-ring eixo sup.
1FKM
16*Anel de suporte externo
1Resina acetálica
17Arruela de regulagem de espessura
1Aço inoxidável
18Seeger
1Aço inoxidável
19*O-ring cond.ar
2NBR
20*O-ring do eixo inferior
1FKM
21*O-ring tampa
2NBR
22*O-ring corpo-cilindro
2NBR
23Porca a calota
12Aço inoxidável
24Grão de ajuste
2Aço inoxidável
25*O-ring do grão
2NBR
26Porca
2Aço inoxidável
27Mola
4Liga de aço
28*Junta tórica regulación
2NBR
29Porca
2Aço inoxidável
30Porca a calota
2Aço inoxidável
31Recipiente a mola
2Liga de alumínio
32Parafuso de prec. da mola
2Aço inoxidável
33Cilindro lateral
2Liga de alumínio
34Parafuso anti-expulsão
1Aço inoxidável
35**Anel de centralização
1Liga de alumínio
36Parafuso de montagem
12Aço
37Ficha anti-expulsão
2Liga de aço
* Detalhes do kit de substituição
** Opcional


COMPONENTE ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD5760

COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD5760
PosDesignação
Qtd.Material
1Bucha de aço
2Aço
2Pino de aço
2Aço
3Parafuso de regulagem
1Aço
4Trava esquerda
1Aço
5*O-ring
2NBR
6Tampa de proteção
1Alumínio
7Arruela anti-rotação
1Aço
8Anel passante
1Aço inoxidável
9*O-ring
1NBR
10Cárter de regulagem
1Alumínio
11Parafuso do cárter
4Aço
12Anel cego
1Aço inoxidável
13Trava direita
1Aço
14Parafuso anti-expulsão
1Aço
15Eixo
1Aço
16Suporte inferior
1Resina acetálica
17Interface F25
1Alumínio
18Parafuso para interface
2Aço
19*O-ring
1FKM
20Bucha de deslizamento
1Resina acetálica
21*Discos (piston back)
4Resina acetálica
22Ficha anti-expulsão
2Aço
23Cilindro lateral
2Alumínio
24*O-ring tampa
2NBR
25Tampa
2Alumínio
26Parafuso de montagem
14Aço
27Porca a calota
14Aço
28Porca
2Aço
29Grão de ajuste
2Aço
30*O-ring
2NBR
31*Anel guia
2P.T.F.E. Carbo-grafite preenchido
32*O-ring do pistão
2NBR
33Pistão
2Alumínio
34Garfo Scotch yoke
1Aço
35Bucha de desliz./suporte
1Resina acetálica
36*O-ring
2NBR
37*O-ring
2NBR
38Corpo
1Alumínio
39*Suporte superior (shaft top)
1Resina acetálica
40*O-ring
1FKM
41*Anel de sup. externo
1Resina acetálica
42Arruela de Reg. Espess.
1Aço
43Seeger
1Aço
44*Guarnição do cárter
1NBR
45Arruela de suporte
1Aço
46Seeger
2Aço
* Detalhes do kit de substituição


COMPONENTE ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHO: GD8000

COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO TAMANHOGD8000
PosDesignação
Qtd.
Material
1Bucha de aço
2Aço
2Pino de aço
2Aço
3Parafuso de regulagem
1Aço
4Trava esquerda
1Aço
5*O-ring
2NBR
6Tampa de proteção
1Alumínio
7Arruela anti-rotação
1Aço
8Anel passante
1Aço inoxidável
9*O-ring
1NBR
10Cárter de regulagem
1Alumínio
11Parafuso do cárter
4Aço
12Anel cego
1Acero inoxidable
13Trava direita
1Aço
14Parafuso anti-expulsão
1Aço
15Eixo
1Aço
16Suporte inferior
1Resina acetálica
17Interface F25
1Alumínio
18Parafuso para interface
2Aço
19*O-ring
1FKM
20Bucha de deslizamento
1Resina acetálica
21Discos
4Resina acetálica
22Ficha anti-expulsão
2Aço
23Cilindro lateral
2Alumínio
24*O-ring tampa
2NBR
25Tampa
2Alumínio
26Parafuso de montagem
14Aço
27Porca a calota
28Aço
28Porca
2Aço
29Grão de ajuste
2Aço
30*O-ring
2NBR
31*Anel guia
2P.T.F.E. Carbo-grafite preenchido
32*O-ring do pistão
2NBR
33Pistão
2Alumínio
34Garfo
1Aço
35Bucha de deslizamento/sup
1Resina acetálica
36*O-ring
2NBR
37*O-ring
18NBR
38Corpo
1Alumínio
39*Suporte superior
1Résine acétal
40*O-ring
1FKM
41*Anel de suporte externo
1Resina acetálica
42Arruela de Reg. Espess.
1Aço
43Seeger
1Aço
44*Guarnição do cárter
1NBR
45Arruela de suporte
1Aço
46Seeger
2Aço
47Flange red. cilindro
2Alumínio
48Parafusos da flange
14Aço
49Grão
2Aço
50Flange red. pistão
2Alumínio
51*O-ring
2NBR
* Detalhes do kit de substituição


Diagrama do momento de rotação em relação ao ângulo de rotação

TABELA DOS MOMENTOS DE ROTAÇÃO (Nm)         α°= ÂNGULO DE ROTAÇÃO
MEDIDA
α°
3 bar
4 bar
5 bar
5,6 bar
6 bar
7 bar
8 bar
GD 08

3,8
5
6,377,58,810
45°
1,92,53,13,53,84,45
90°
3,856,377,58,810
GD 15

8,0
10,7
13,4
15,0
16,1
18,8
21,4
50°
4,0
5,4
6,7
7,5
8,0
9,4
10,7
90°
6,18,1
10,1
11,3
12,1
14,1
16,1
GD 30

16,1
21,4
26,8
30,0
32,1
37,5
42,9
50°
8,0
10,7
13,4
15,0
16,1
18,8
21,4
90°
12,116,1
20,1
22,5
24,1
28,1
32,1
GD 45

24,1
32,1
40,2
45,0
48,2
56,3
64,3
50°
12,1
16,1
20,1
22,5
24,1
28,1
32,1
90°
18,1
24,1
30,1
33,836,2
42,2
48,2
GD 60

32,1
42,9
53,6
60,0
64,3
75,0
85,7
50°
16,1
21,4
26,8
30,0
32,1
37,5
42,9
90°
24,1
32,1
40,2
45,0
48,2
56,3
64,3
GD 106

56,8
75,7
94,6
106,0
113,6
132,5
151,4
50°
28,4
37,9
47,3
53,0
56,8
66,3
75,7
90°
42,9
57,1
71,4
80,0
85,7
100,0
114,3
GD 120

64,3
85,7
107,1
120,0
128,6
150,0
171,4
50°
32,1
42,9
53,6
60,0
64,3
75,0
85,7
90°
48,2
64,3
80,4
90,0
96,4
112,5
128,6
GD 180

96,4
128,4
160,7180,0
192,9225,0
257,1
50°
48,2
64,3
80,4
90,0
96,4
112,5
128,6
90°
72,3
96,4
120,5135,0
144,6168,8
192,9
GD 240

128,6
171,4
214,3
240,0
257,1
300,0
342,9
50°
64,3
85,7
107,1
120,0
128,6
150,0
171,4
90°
96,4
128,6
160,7
180,0
192,9
225,0
257,1
GD 360

192,9
257,1
321,4360,0
385,7450,0514,3
50°
96,4
128,6
160,7180,0
192,9225,0257,1
90°
144,6
192,9241,1270,0
289,3337,5385,7
GD 480

257,1
342,9
428,6
480,0
514,3
600,0
685,7
50°
128,6
171,4
214,3
240,0
257,1
300,0
342,9
90°
192,9
257,1
321,4
360,0
385,7
450,0
514,3
GD 720

385,7
514,3642,9720,0
771,4900,01028,6
50°
192,9
257,1321,4
360,0
385,7450,0514,3
90°
289,3
385,7482,1540,0
578,6675,0771,4
GD 960

514,3
685,7
857,1
960,0
1028,6
1200,0
1371,4
50°
257,1
342,9
428,6
480,0
514,3
600,0
685,7
90°
385,7
514,3
642,9
720,0
771,4
900,0
1028,6
GD 1440

771,4
1028,61285,71440,0
1542,9
1800,02057,1
50°
385,7514,3642,9720,0
771,4
900,01028,6
90°
578,6
771,4964,31080,0
1157,1
1350,01542,9
GD 1920

1028,6
1371,4
1714,3
1920,0
2057,1
2400,0
2742,9
50°
514,3
685,7857,1
960,0
1028,6
1200,0
1371,4
90°
771,4
1028,6
1285,7
1440,0
1542,9
1800,0
2057,1
GD 2880

1542,9
2057,12571,4
2880,0
3085,7
3600,0
4114,3
50°
771,4
1028,6
1285,7
1440,0
1542,91800,0
2057,1
90°
1157,1
1542,91928,6
2160,0
2314,3
2700,0
3085,7
GD 3840

2057,1
2742,93428,63840,0
4114,34800,0
5485,7
50°
1028,6
1371,4
1714,31920,0
2057,12400,0
2742,9
90°
1542,9
2057,12571,42880,0
3085,73600,0
4114,3
GD 5760

3085,7
4114,3
5142,95760,0
6171,4
7200,0
8228,6
50°
1542,9
2057,1
2571,4
2880,0
3085,7
3600,0
4114,3
90°
2314,3
3085,7
3857,1
4320,0
4628,6
5400,0
6171,4
GD 8000

4285,7
5714,3
7142,9
8000,0
8571,4
10000,0
---
50°
2142,9
2857,1
3571,4
4000,0
4285,7
5000,0
---
90°
3214,3
4285,7
5357,1
6000,0
6428,6
7500,0
---

DIAGRAMA DE FUNCIONAMENTO DO ATUADOR PNEUMÁTICO "GD"

Desenhos à esquerda = válvula em posição aberta
Desenhos à direita = válvula em posição fechada


Esquema típico de ligação de ar
Os pistões dos actuadores GS padrão são montados como mostrado acima. Embora a força da mola seja reduzida, no fim do seu curso a geometria do mecanismo fornece um binário maior. Quando o actuador está na posição de abertura da válvula e as molas estão completamente comprimidas, é possível regular com precisão os batentes de fim de curso. Os actuadores com retorno a mola de ação inversa são necessários quando, no caso em que o ar pressurizado ou a alimentação elétrica estejam desligados, a válvula deve se abrir automaticamente. Nos actuadores de ação inversa, os pistões devem ser inseridos no cilindro como na versão de Efeito Duplo e, por causa da força da mola, o actuador se abre normalmente. Atenção. As prestações normais de binário na versão de ação inversa, devido à sua construção, são diferentes em relação àquelas da versão padrão. Atenção. Para evitar a aspiração de pó ou sujeira no interior da câmara do actuador durante a ação da mola, instale um filtro na porta 2. A porta 4 está em ligação com a câmara intermediária e, quando é submetida à  pressão, o eixo de transmissão gira no sentido anti-horário para se abrir. Em conformidade com o padrão internacional ISO 5599-2, tanto a posição e a localização, como a orientação e a forma das conexões das portas aéreas do actuador devem ser claramente identificadas e comercializadas com os números 2 e 4.

CAIXA DE SINALIZAÇÃO COM INTERRUPTOR DE LIMITE

OPERADOR MANUAL DE DESBLOQUEIO

ELETROVÁLVULAS NAMUR

ELETROVÁLVULAS

POSICIONADOR ELETROPNEUMÁTICO (SEGURANÇA INTRÍNSECA)

POSICIONADOR PNEUMÁTICO

INTERRUPTORES DE LIMITE DE PROXIMIDAD

INTERRUPTORES DE LIMITE ELETROMECÂNICOS

INTERRUPTORES DE LIMITE PNEUMÁTICOS

INTERRUPTORES DE LIMITE ANTIDEFLAGRANTES II2GD ExdIIC

Para maiores informações consultar o Catálogo de Acessórios ACTUATECH.
