Actuador pneumático de efeito duplo GD inox CF8M microfundido

  • benefícios
  • características
  • dimensões
  • materiais
  • especificações
  • acessórios
  • documentos
GD15-GD480

1. Faixas de vedação e deslizamento energizadas autolubrificantes
Menor atrito entre o pistão e o cilindro
É evitada a colagem da guarnição ao cilindro mesmo após longos períodos de inatividade

2. Ranhura, buchas e cavilhas com aço com dureza superior a 50 HRC
Maior resistência a forças presentes dentro do atuador

3. Atrito de rolamento entre a ranhura e o pistão
Menor atrito

4. Scotch yoke com atrito de rolamento (transformação do movimento linear em movimento rotativo através de pistão e eixo sem engrenagens)
Menor atrito entre o pistão e o eixo, resultando em menor desgaste das peças
Momento de rotação aprimorado na fase de abertura e fechamento
Menor volume ocupado em relação aos atuadores de pinhão e cremalheira, com consequente menor espaço necessário
Menor peso em relação aos atuadores de pinhão e cremalheira (-30% Kg/Nm) com consequentes economias na construção da estrutura da planta
Menor consumo de ar comparado aos atuadores de pinhão e cremalheira (-40% de ar cm³/Nm efeito duplo e -20% de ar cm³/Nm efeito simples) com consequente menor carga de trabalho do compressor ou possibilidade de usar um compressor com dimensões reduzidas

5. Cilindro laminado

Menor desgaste nas faixas energizadas devido à baixa rugosidade da superfície (0,15 micron Ra)

Interface para eletroválvulas NAMUR integradas pelo GD15
Não requer nenhuma base adicional

Processo de produção realizado inteiramente na ACTUATECH
Controle máximo em todas as fases de processamento

Certificado ATEX
Permite instalação na presença de ambiente potencialmente explosivo

Certificados até SIL 3
Alto nível de segurança funcional garantido

DADOS TÉCNICOS
Torque de 15 Nm a 480 Nm
Flange de conexão: ISO 5211; F03 - F05 - F07 - F10
Em conformidade com a EN 15714-3
Ângulo de rotação: 92°(-1°, + 91°)
Momento de rotação: diretamente proporcional à pressão de alimentação; veja a tabela de atuadores pneumáticos do catálogo geral GD
Em cada atuador, o número que segue a sigla GD corresponde ao valor do torque de partida em Nm à pressão de 5,6 bar
Do tamanho GD 60, é possível montar diretamente as eletroválvulas NAMUR no atuador
As medidas GD15-GD30 precisam da interface NAMU
Versão ATEX em conformidade com a diretiva 2014/34/UE

CONDIÇÕES DE OPERAÇÃO

Temperatura: de -20°C a + 80°C
Pressão nominal: 5,6 bar; máxima de operação 8,4 bar
Fluido de alimentação: ar comprimido filtrado seco não necessariamente lubrificado
Em caso de lubrificação, usar óleo não detergente compatível com os materiais internos da versão do atuador em uso

GD15 ÷ GD30

GD60 ÷ GD480

FICHA TÉCNICA

Código
GD015516S
GD030516S
GD060516S
GD120516S
GD240516S
GD480516S

Gurnições de reposição
KGGSS112
KGGSS114
KGGSS116
KGGSS118
KGGSS120
KGGSS122

MedidaGD 15 F03
GD 30 F03
GD 60 F03-F05
GD 120 F05-F07
GD 240 F05-F07
GD 480 F07-F10

L mm.
120
134,6
158,4
192,9
246,8
298,4

A mm.
72,4
80,4
92,5
116,5
136,4
160

B mm.
13,4
11,6
-
-
-
-

C mm.
12
13
-
-
-
-

D mm.
28,2
32,7
37,7
46,2
56,2
68

E mm.
9
9
11
14
17
22

F mm.
2
2
2
3
3
3

Ch. G mm.
8
9
10
12
15
19

H mm.
10
10
13
13
17
19

N mm.
23
23
20
30
30
30

X mm.
59
68
80,3
94,4
117
139,7

J mm.
10,2
10,2
12,2
16,3
19,3
24,3

ØK mm.
25
25
25
35
35
55

Q mm.
50
50
50
80
80
80

P mm.
25
25
25
30
30
30

ØU mm.
-
-
50
70
70
102

ØV mm.
36
36
36
50
50
70

Y x prof. profundidade mm
M5x9
M5x9
M5x9
M6x11
M6x11
M8x13

W x prof. profundidade mm
-
-
M6x11
M8x15
M8x13
M10x22

Ar dm3/ciclo
0,08
0,16
0,30
0,61
1,26
2,46

peso kg
0,8
1,2
1,8
3,3
5,6
9,5


COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO CF8M TAMANHO: GD 15-GD 30

MATERIAIS
Pos
Designação
Qtd
Material
1
Cilindro
1
Aço inoxidável
2*
O-ring tampa
2
Borracha nitrílica
3
VDI/VDE Base
1
Aço inoxidável
4
Base NAMUR
1
Aço inoxidável
5
Eixo
1
Aço inoxidável
6
Parafuso
6
Aço inoxidável
7
Tampa
2
Aço inoxidável
8
Parafuso
4
Aço inoxidável
9
Seeger
1
Aço inoxidável
10
Arruela
1
Aço inoxidável
11
Garfo
1
Liga de aço
12
Cavilha elástica externa
1
Liga de aço
13
Cavilha elástica interna
1
Liga de aço
14
Suporte do eixo superior
1
Resina acetálica
15
Suporte da bucha
2
Resina acetálica
16
Suporte do eixo inferior
1
Resina acetálica
17*
O-ring do eixo superior
1
FKM
18*
O-ring do eixo inferior
1
FKM
19
Pistão
2
Liga de alumínio
20*
Suporte do pistão
4
PTFE preenchido com carbo-grafite
21*
Anel de vedação
2
Poliuretano
22*
O-ring do pistão
2
Borracha nitrílica
23
Pino
2
Liga de aço
24
Bucha
2
Liga de aço
25*
Anel de suporte externo
1
Resina acetálica
26
O-ring (opcional)
2
Borracha nitrílica
* Detalhes do kit de substituição

COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO CF8M TAMANHO: GD 60-GD 480

MATERIAIS
Pos
Designação
Qtde
Material
1
Cilindro
1
Aço inoxidável
2*
Tampa o-ring
2
Borracha nitrílica
3
Eixo
1
Aço inoxidável
4
Parafuso
6
Aço inoxidável
5
Tampa
2
Aço inoxidável
6
Seeger
1
Aço inoxidável
7
Arruela
1
Aço inoxidável
8
Suporte do eixo inferior
1
Resina acetálica
9
Suporte do eixo superior
1
Resina acetálica
10
Garfo
1
Liga de aço
11*
O-ring do eixo inferior
1
FKM
12
Cavilha elástica externa
1
Liga de aço
13
Cavilha elástica interna
1
Liga de aço
14
Pistão
2
Liga de alumínio
15*
Suporte de pistão
4
PTFE carregado carbo grafite
16*
Anel de vedação
2
Poliuretano
17
Pino
2
Liga de aço
18
Bucha
2
Liga de aço
19*
O-ring do pistão
2
Borracha nitrílica
20
Suporte da bucha inferior
1
Resina acetálica
21
Suporte da bucha superior
1
Resina acetálica
22*
O-ring do eixo superior
1
FKM
23*
Anel de suporte externo
1
Resina acetálica
* Detalhes do kit de reposição

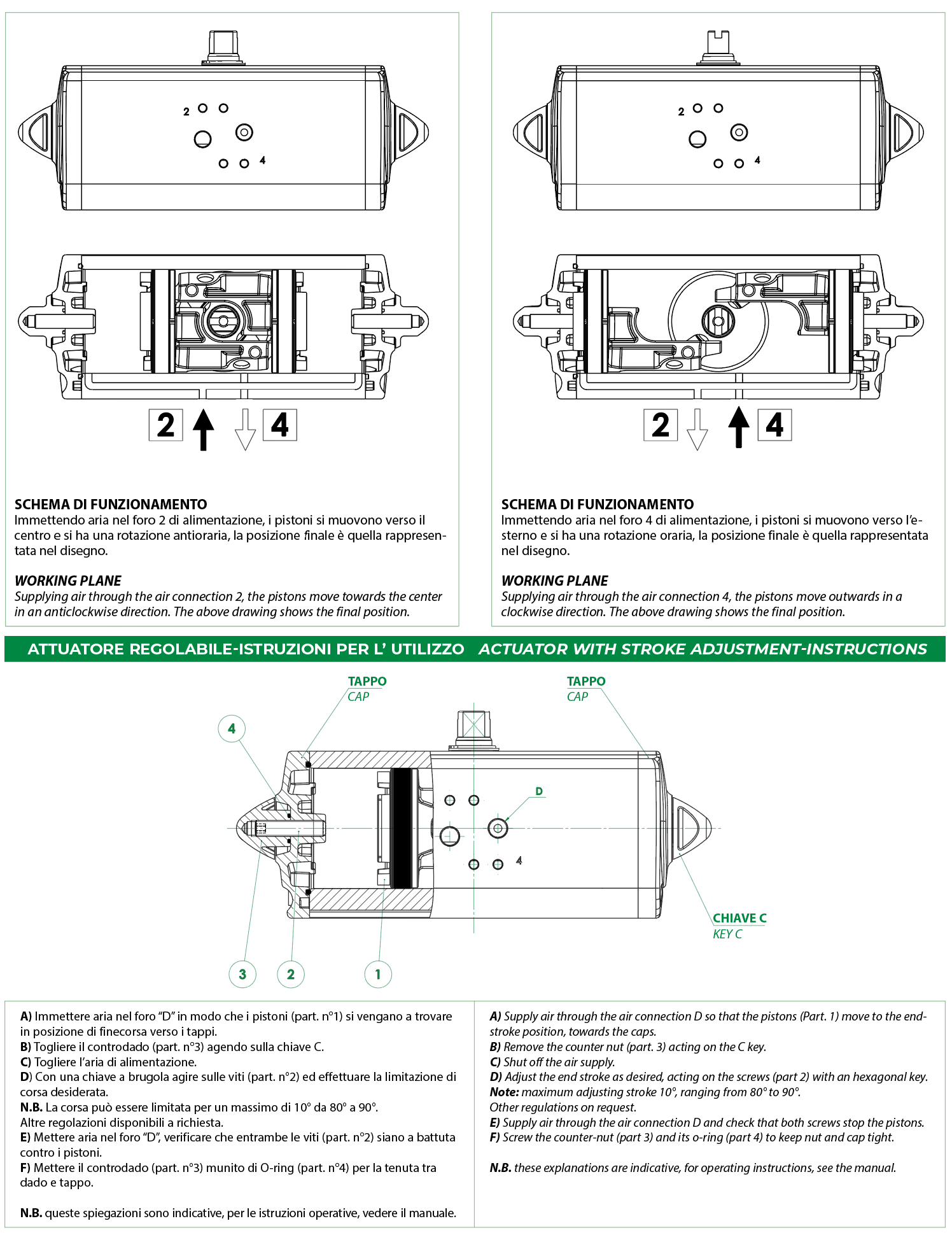

ESQUEMA DE FUNCIONAMENTO DO ACTUADOR PNEUMÁTICO GD

Desenhos à esquerda = válvula em posição aberta
Desenhos à direita = válvula em posição fechada


Esquema típico de ligação de ar
Os pistões dos actuadores GS padrão são montados como mostrado acima. Embora a força da mola seja reduzida, no fim do seu curso a geometria do mecanismo fornece um binário maior. Quando o actuador está na posição de abertura da válvula e as molas estão completamente comprimidas, é possível regular com precisão os batentes de fim de curso. Os actuadores com retorno a mola de ação inversa são necessários quando, no caso em que o ar pressurizado ou a alimentação elétrica estejam desligados, a válvula deve se abrir automaticamente. Nos actuadores de ação inversa, os pistões devem ser inseridos no cilindro como na versão de Efeito Duplo e, por causa da força da mola, o actuador se abre normalmente. Atenção. As prestações normais de binário na versão de ação inversa, devido à sua construção, são diferentes em relação àquelas da versão padrão. Atenção. Para evitar a aspiração de pó ou sujeira no interior da câmara do actuador durante a ação da mola, instale um filtro na porta 2. A porta 4 está em ligação com a câmara intermediária e, quando é submetida à  pressão, o eixo de transmissão gira no sentido anti-horário para se abrir. Em conformidade com o padrão internacional ISO 5599-2, tanto a posição e a localização, como a orientação e a forma das conexões das portas aéreas do actuador devem ser claramente identificadas e comercializadas com os números 2 e 4.

CAIXA DE SINALIZAÇÃO COM INTERRUPTOR DE LIMITE

OPERADOR MANUAL DE DESBLOQUEIO

ELETROVÁLVULAS NAMUR

ELETROVÁLVULAS

POSICIONADOR ELETROPNEUMÁTICO (SEGURANÇA INTRÍNSECA)

POSICIONADOR PNEUMÁTICO

INTERRUPTORES DE LIMITE DE PROXIMIDAD

INTERRUPTORES DE LIMITE ELETROMECÂNICOS

INTERRUPTORES DE LIMITE PNEUMÁTICOS

INTERRUPTORES DE LIMITE ANTIDEFLAGRANTES II2GD ExdIIC

Para maiores informações consultar o Catálogo de Acessórios ACTUATECH.
