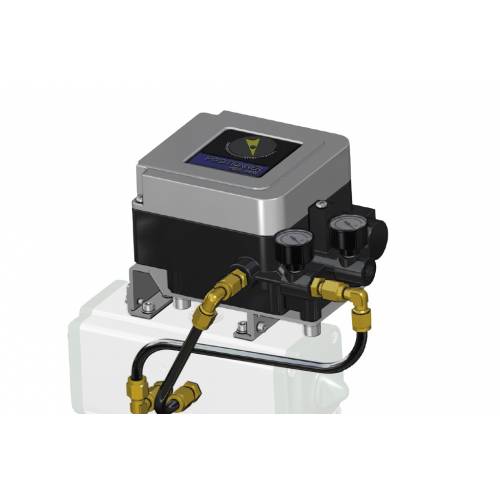

KPLEM4 ATEX Posicionador Eletropneumático 4-20mA

II 2 G Ex ib IIC T5/T6

O POSICIONADOR É FORNECIDO NÃO CALIBRADO. A ACTUATECH S.P.A. NÃO É RESPONSÁVEL PELA CONFIGURAÇÃO.

DESCRIÇÃO
O posicionador eletropneumático a came é particularmente adequado para o acionamento proporcional de ambos os atuadores GD e GS. O posicionador é conectado ao atuador por meio de um suporte que é bloqueado na perfuração do atuador. Um sinal de regulação elétrica, dado por: termostato, viscosímetro, interruptor de pressão, etc. é enviado ao posicionador que, a partir do valor deste sinal, ajusta o ângulo de abertura ou de fechamento da válvula. A ação no sentido horário ou anti horário pode ser alterada sem o uso de peças adicionais, basta inverter o came interno e inverter as conexões em direção ao atuador.

CARACTERÍSTICAS PRINCIPAIS
- Fonte de alimentação: ar não lubrificado e filtrado a 5μ
- Corrente de entrada: 4÷20 mA DC
- 2 manômetros: 1 para pressão de linha (SUPPLY), 1 para pressão de controle (OUT1).
- Resistência de entrada: 235 ± 15 Ohm (4÷20 mA DC)
- Conexões pneumáticas: 1/4 NPT
- Conexões elétricas: M20 x 1,5
- Linearidade: < ±2% F.S.
- Sensibilidade: < 0,5% F.S.
- Consumo de ar: de 5 Nl/min. (P=1,4 bar) a 11 Nl/min. (P=4 bar)
- Temperatura de operação: de -20°C a +80°C
- Grau de proteção ambiental: IP65 (em conformidade com IEC Pub. 60529)
- Construção intrinsecamente segura: II 2 G Ex ib IIC T5/T6

CERTIFICAÇÕES
- Declaração de conformidade ATEX II 2 G Ex ib IIC T5 / T6 + outros a pedido.

SMC - IP 8100

NOTAS
Os posicionadores pneumáticos e eletropneumáticos são fornecidos a pedido ajustados e montados usando tubos em alumínio revestido e engates rápidos.

Ajuste A = 0° - 90°:
- Sinal de controle 4mA: posição fechado
- Sinal de controle 20mA: posição aberto
Ajuste D = 90° - 0°:
- Sinal de controle 4mA: posição aberto
- Sinal de controle 20mA: posição fechado

Para mais informações, consultar o manual de uso e manutenção.

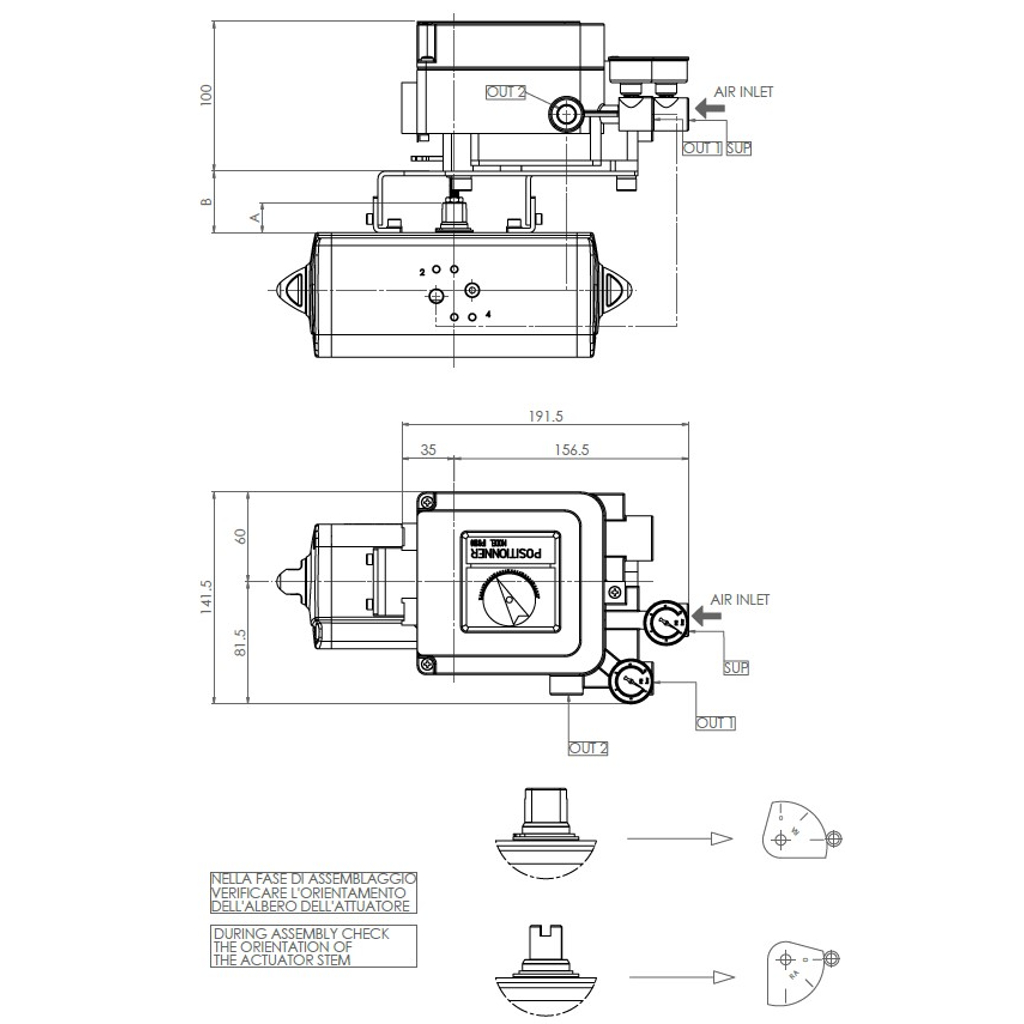

Posicionador com atuador Efeito Duplo

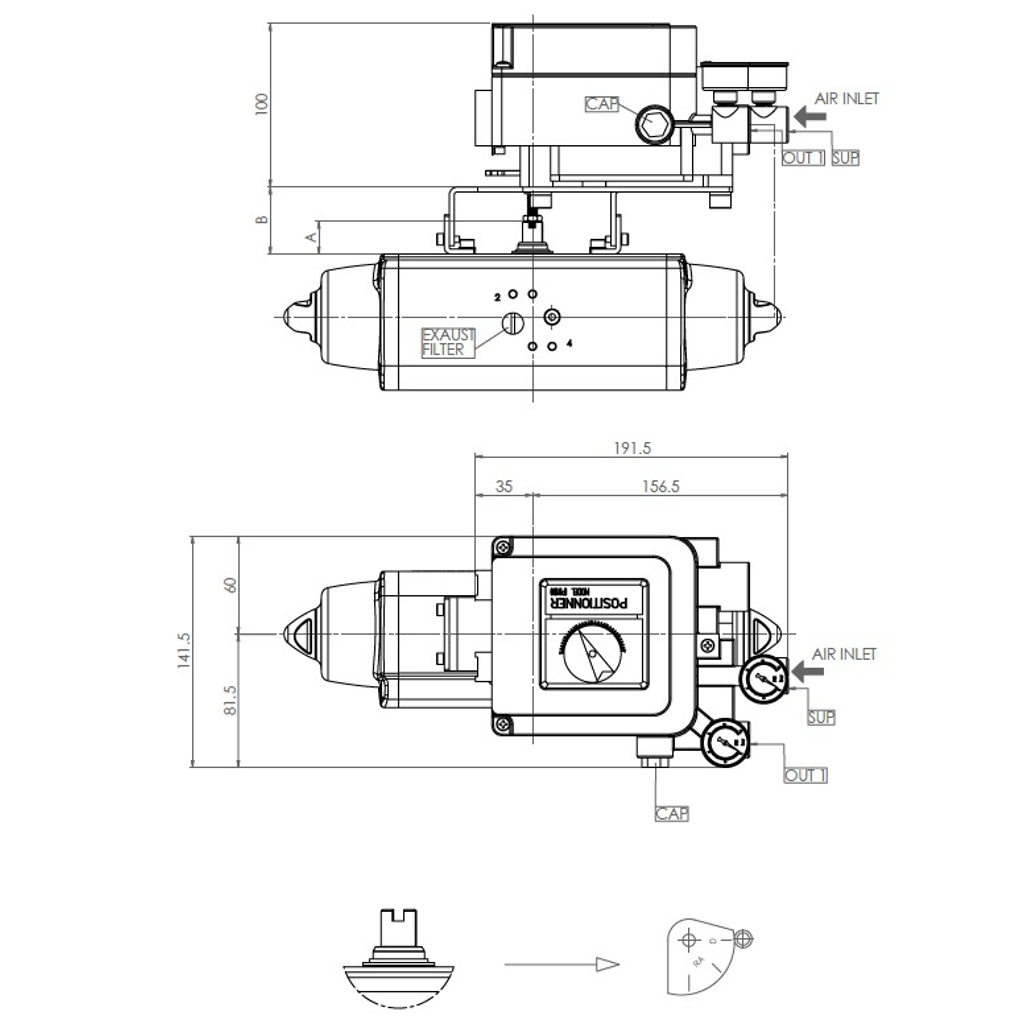

Posicionador com atuador Efeito Simples

MEDIDAGD15÷GD120
GS15÷GS60
GD180÷GD1920
GS90÷GS960
A (mm)
2030
B (mm)
4151
