G-SIZE

HOME » Acessórios atuadores » ÁREA ATEX » BOX DE SINALIZAÇÃO »

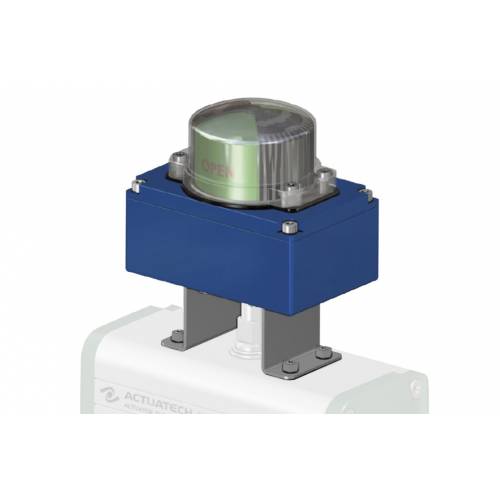

KSIF ATEX em alumínio com indicador visual

II2G Exia IIC T6 - T4 / II2D Exia IIIC

Macro Acessórios atuadores

Categoria ÁREA ATEX

Subcategoria BOX DE SINALIZAÇÃO

CÓDIGO DA ORDEM DE COMPRA

SOLICITAR INFORMAÇÃO

BAIXAR CATÁLOGO KSIF ATEX EM ALUMÍNIO COM INDICADOR VISUAL

TIPOS DE INTERRUPTORES DE LIMITE CONTIDOS NOS BOXES KSIB - KSIF

CÓDIGO*	DESCRIÇÃO	VERSÃO
03	Microinterruptores eletromecânicos SPTD com contatos de ouro (CHERRY) Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;	A pedido
24	Microinterruptores de proximidade NAMUR 2 fios P+F NJ2 12GK N não amplificados, Nc, 8V EEx ia IIC T6	A pedido
60	Microinterruptores de proximidade NAMUR de 2 fios P +F SJ 3,5 N, NC, tensão nominal 8,2V, (tensão de operação 5÷25V) EEx ia IIC T6	De série
70	Microinterruptores de proximidade NAMUR 2 fili P+F NJ2 V3 N, NC, 8V EEx ia IIC T6	A pedido

NOTA: Os interruptores de limite intrinsecamente seguros EExia requerem uma barreira adequada não incluída
* A sigla que identifica o tipo de interruptores de limite usados, aparece no código do box no 6° e 7° posto.

SUPORTE DE CONEXÃO ENTRE ATUADOR E BOX INTERRUPTOR DE LIMITE

KSIB - KSIF - KS3F

TIPO DE SUPORTE*	DESCRIÇÃO
0	Conexão NAMUR 25x50x20* (*20=altura do eixo atuador, medida A na figura)
1	Conexão NAMUR 30x80x20* (*20=altura do eixo atuador, medida A na figura)
3	Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)
4	Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)
5	Conexão NAMUR 30x130x30* (*30=altura do eixo atuador, medida A na figura)
*O suporte aparece no último caractere do código do box para interruptor de limite. Para pedir apenas o suporte usar o código ACTUATECH.

KSIF ATEX em alumínio com indicador visual - data accessoriattuatori -

PARA ATUADORES EM AÇO INOXIDÁVEL
MEDIDA	GD15÷GD30 GS15**	GD60 GS30	GD120÷GD960 GS60÷GS480	GD1440÷GD1920 GS720÷GS960
Código	KCPN0015		KCPN1060	KCPN2060
Tipo de suporte	0	0	3	4
A (mm)	20	20	30	30
B (mm)	45	45	55	55
C (mm)	25	25	30	30
D (mm)	50	50	80	80
** Após usar a interface para o atuador KBVI4015

ROSCAS da BRAÇADEIRA DE FIXAÇÃO DO CABO DO BOX
Tipo de rosca da braçadeira de fixação do cabo***	Descrição	Notas
1	1/2” NPT	A PEDIDO
2	M 20x1,5	STANDARD
*** O tipo de rosca é indicado no oitavo caractere do código do box. BRAÇADEIRAS DE FIXAÇÃO DO CABO Não incluídas.
