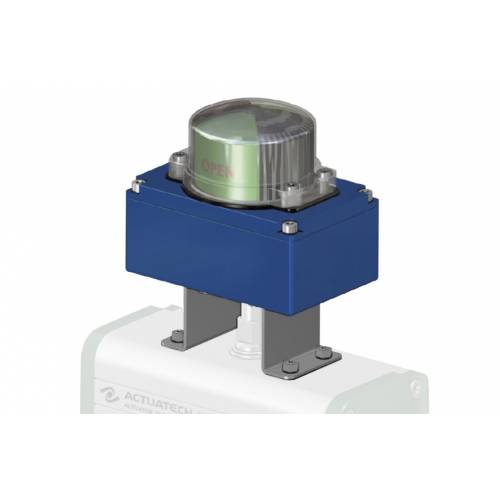

KS3F ATEX em alumínio com indicador visual

II3D Ex TD A22 IP65 T85°C

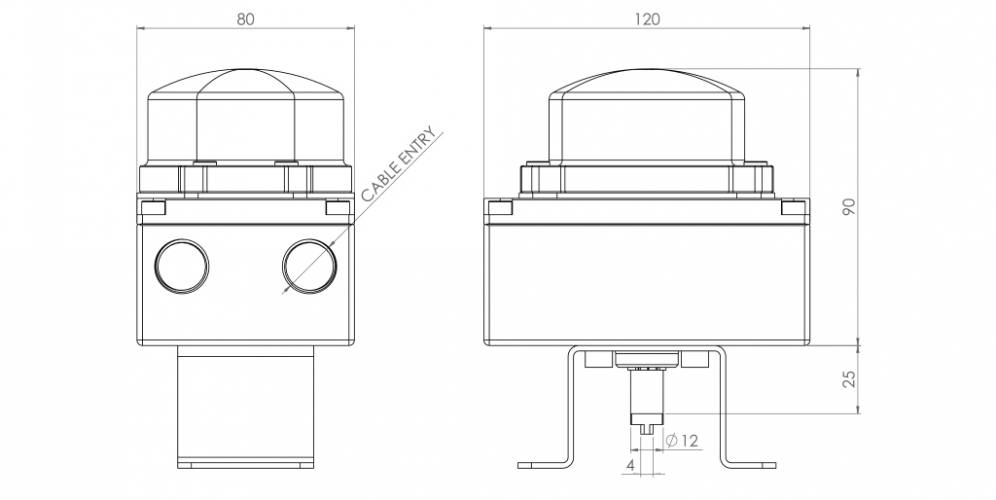

KS3F ATEX em alumínio com indicador visual

CONEXÃO ELÉTRICA

CARACTERÍSTICAS PRINCIPAIS
- Projetado para verificar facilmente a posição visual e elétrica de cada válvula, mesmo em longas distâncias.
- Construído em conformidade com as normas VDI/VDE 3845 standard. (EN15714-3)
- Pode conter dois interruptores de limite de sinalização seja de tipo "SPDT" mecânico que de proximidade.
- Os cames de acionamento do interruptor de limite não têm a possibilidade de escorregamento, pois a regulagem é garantida por ranhuras no eixo portante sem a necessidade de parafusos de fixação ou outras ferramentas.

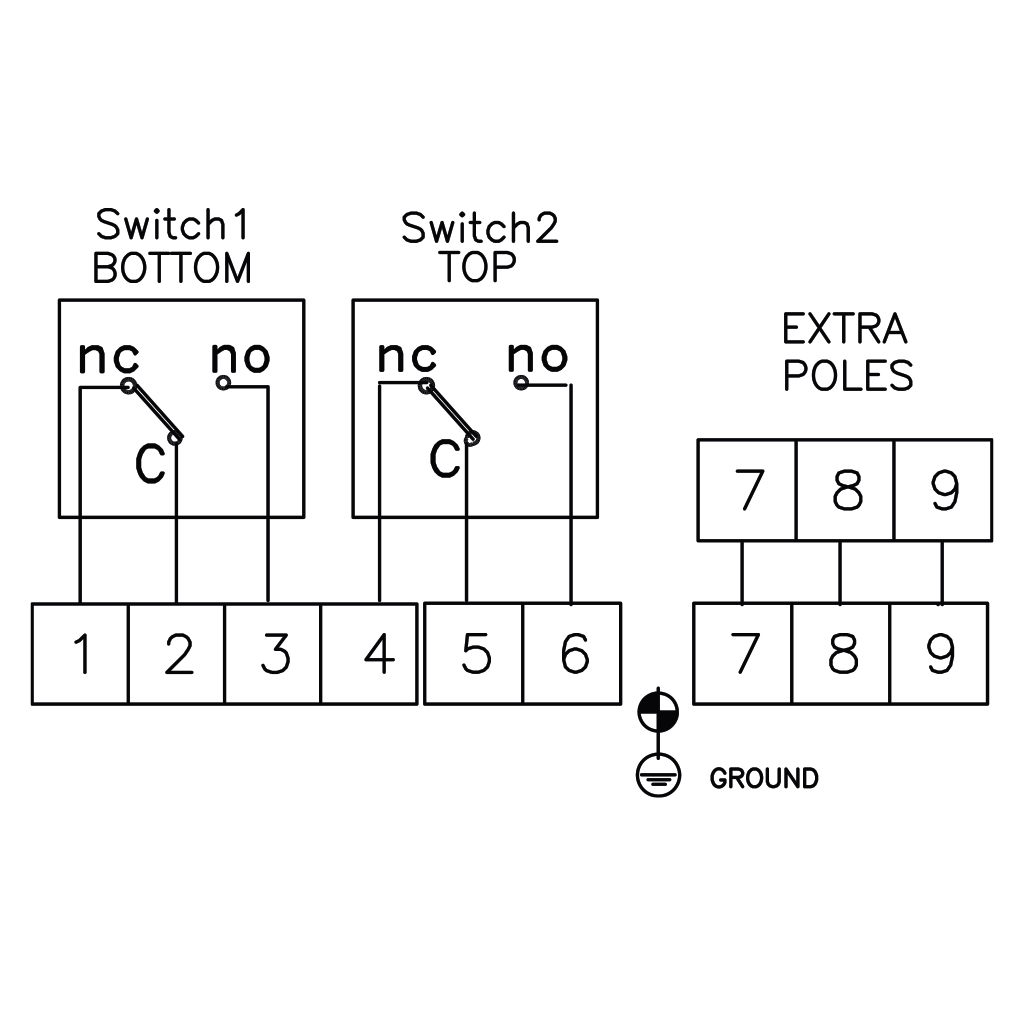

- A pré-fiação é feita com terminais numerados: n° 6 para os dois microinterruptores e pólos extras para qualquer fiação da válvula solenóide (ver diagramas elétricos).
- N° 2 conexões elétricas rosqueadas para braçadeira de fixação do cabo
- Temperatura de operação: de -40°C a +80°C
- Grau de Proteção: IP65

MATERIAIS
- Corpo e tampa: alumínio fundido revestido com pó de poliéster.
- Indicador: policarbonato resistente a raios UV e autoextinguível classe V0
- Eixo: aço inoxidável
- Parafusos: aço inoxidável

CERTIFICAÇÕES
- ATEX: II3D Ex tD A22 IP65 T85°C
- Outros a pedido
- Certificados até SIL 3

SUPORTE DE CONEXÃO ENTRE ATUADOR E BOX INTERRUPTOR DE LIMITE

KSIB - KSIF - KS3F


TIPO DE SUPORTE*
DESCRIÇÃO
0Conexão NAMUR 25x50x20* (*20=altura do eixo atuador, medida A na figura)
1Conexão NAMUR 30x80x20* (*20=altura do eixo atuador, medida A na figura)
3Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)
4Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)
5Conexão NAMUR 30x130x30* (*30=altura do eixo atuador, medida A na figura)
*O suporte aparece no último caractere do código do box para interruptor de limite. Para pedir apenas o suporte usar o código ACTUATECH.

PARA ATUADORES EM ALUMÍNIO
MEDIDA
GD15÷GD120
GS15÷GS60
GD180÷GD960
GS90÷GS480
GD1440÷GD1920
GS720÷GS960
GD2880÷GD8000
GS1440÷GS4000
Código
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
Tipo de suporte
1345
A (mm)
20303030
B (mm)
45555555
C (mm)
30303030
D (mm)
808080130

PARA ATUADORES EM AÇO INOXIDÁVEL
MEDIDA
GD15**÷GD30**
GS15**
GD60
GS30
GD120÷GD960 GS60÷GS480
GD1440÷GD1920 GS720÷GS960
Código
KCPN0015KCPN1060
KCPN2060
Tipo de suporte
0034
A (mm)
20203030
B (mm)
45455555
C (mm)
25253030
D (mm)
50508080
** Após usar a interface para o atuador KBVI4015

ROSCAS da BRAÇADEIRA DE FIXAÇÃO DO CABO DO BOX
Tipo de rosca da braçadeira de fixação do cabo***
Descrição
Notas
1
1/2” NPT
A PEDIDO
2
M 20x1,5
STANDARD
*** O tipo de rosca é indicado no oitavo caractere do código do box.
BRAÇADEIRAS DE FIXAÇÃO DO CABO Não incluídas.
